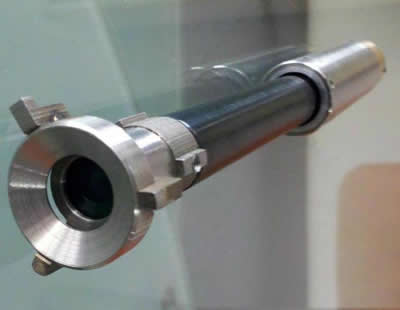

NDHJ-4 图像火焰检测器

概述

 NDHJ-4型图像探头专用于观察锅炉等离子点火和微油点火,图像清淅、视场角大，选用日本原装进口摄像机,医用高精度光学系统，结构简单，操作方便，性能稳定在冷却风保护下可长期稳定的工作，是锅炉安全保护系统必不可省的检测设备，主要应用于工业动力锅炉的火焰监测与保护，是我公司为满足实际工作现场的需要而开发研制的火焰检测装置。

探头技术参数：

CCD感应器： 1/4英寸行间转移CCD感应器
有效像素：  752(H)×582(V)
彩色滤光:   Cy. Ye. Mg. G互补色滤光
扫描方式:   2:1
垂直扫描频率:  50Hz
水平扫描频率:  15.625Hz
同步方式:   内同步
视频输出:   1.0(p-p).75Ω
AGC:   24db
AES:   1/50-100.000sec
水平解像度:  480TVL
信噪比：     50db(AGC.OFF.YOFF)
电源电压：   12V DC
摄像机工作温度：   -10℃--+50℃
探头部位工作温度:  -10℃--+300℃
视场角:   70度
尺寸： 225mm
重量： 182g
