锅炉炉膛安全监控系统（FSSS）

1.系统概述

    锅炉炉膛安全监控系统，简称FSSS(Furnace Safeguard Supervisory System) ，是保证锅炉安全运行的重要系统，它在锅炉启动、运行及停止的各个阶段，连续地监测锅炉的有关运行参数，根据防爆规程规定的安全条件，不断地进行逻辑判断和运算，通过相应联锁装置使燃烧设备按照既定程序完成必要操作，避免爆炸性的空气—燃料混合物在炉膛及烟道内积聚，并在出现危及锅炉安全的工况时，迅速切断进入炉膛的所有燃料，防止炉膛爆炸事故的发生。

2.系统构成框图

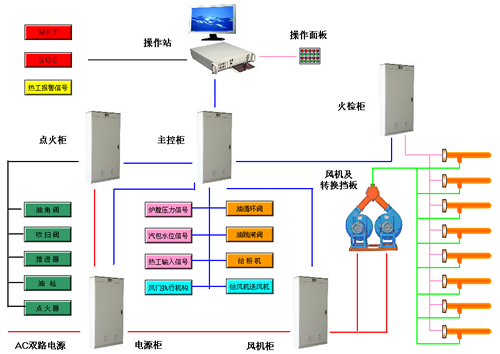

    炉膛安全监控系统（FSSS）主要由操作站、操作面板、主控柜、点火控制系统、火检及冷却风系统等组成。其中包括燃料系统、风门执行机构的监控，炉膛压力、汽包水位、送风机引风机、减温水调节门信号的监测，以及与DCS的通讯等。系统结构示意如图：

3.系统主要功能

 主燃料跳闸MFT(Main Fuel Trip)
 油燃料跳闸OFT
 油系统泄漏试验
 炉膛吹扫
 油燃烧系统管理（信号检测和控制）
 粉燃烧系统管理（信号检测和控制）
 快速切负荷Fast Cut Back
 减负荷Run Back
 火焰信号检测与灭火保护（层灭火为四取三逻辑，共三层火检。）
 报警及显示（节点故障、炉膛压力汽包水位越限报警、燃烧不稳报警。）
 火检冷却风管理
 与DCS通讯（采用硬接线方式）
 程控点火(就地/远程);
 MFT首次事故记忆、分析显示;
 事故动作原因顺序记录功能(即SOE Sequence Of Events);
 模拟量曲线追忆功能;

4.FSSS系统工作站主要技术参数

 模拟量采样分辨率        1/4096
 模拟量采样周期         20ms/16通道
 开关量响应时间         ≤3ms
 MFT输出接点容量        10A/220V AC
 逻辑信号输出接点容量      0.5A/24V DC（电气开关\继电器选用进口欧姆龙产品）
 电源输出（火检用电）   20A/24V DC
 工作电源               AC 220V±10%  50Hz
 环境温度               0～50℃
 环境湿度               10～90%RH
 机柜尺寸               标准型或用户自定义

5.系统配置

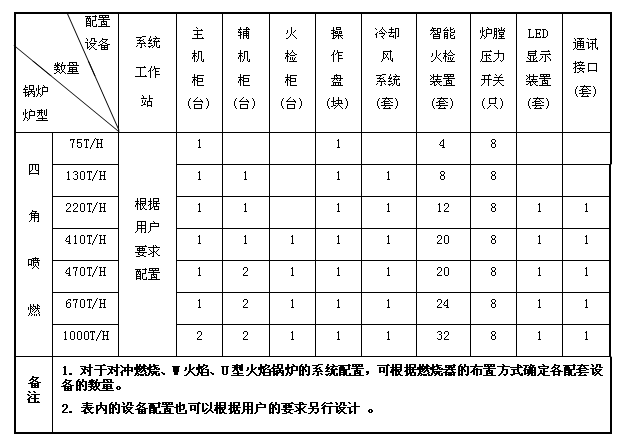

典型锅炉系统配置


可向用户配套提供下列设备:

⑴. FSSS工作站、附件及电源系统
⑵. 逻辑控制主机柜
⑶. 辅机柜及I/O接口
⑷. 电源柜
⑸. 操作盘
⑹. 火焰检测装置：火焰检测探头、信号处理部分及专用电缆
⑺. 火检柜
⑻. 火焰冷却风系统：冷却风机、转换挡板、入口滤网、风机就地柜、压差开关
⑼. 燃油系统：燃油压力开关、燃油压差开关、燃油温度开关、油母管跳闸阀、再循环阀等
⑽. 炉压开关：炉膛压力高压力开关、炉膛压力低压力开关、炉膛压力高报警开关、炉膛压力低报警开关
⑾.通讯接口和电缆
