NDKK空调集中控制系统

1．概述

  NDKK火力发电厂空调集中控制系统采用分布式控制结构：中央管理操作站实现各参数的设置，控制策略的修改，运行状态的监视，历史数据的记录等，并通过符合TCP/IP 通讯协议的以太网通讯接口与DCS进行双向通讯，实现DCS监控空调集中控制系统的目的；操作站根据所测室内外空气的温湿度，计算出室内外空气的温湿度的焓值，从而计算出焓差，计算出空调的负荷。根据室外空气的焓频图把空调运行工况分区，由室外空气的焓值与各分区的临界点的焓值比较判断室外空气状态所属的空调工况区，划分空调的运行工况，根据不同的运行工况区采用不同的参数，实现空调的全年多工况节能运行控制。操作站的控制策略下载到PLC控制柜中，PLC根据操作站的控制策略和设置的参数，集中采集各单元的实时数据，执行必要的操作，完成所有的控制功能。

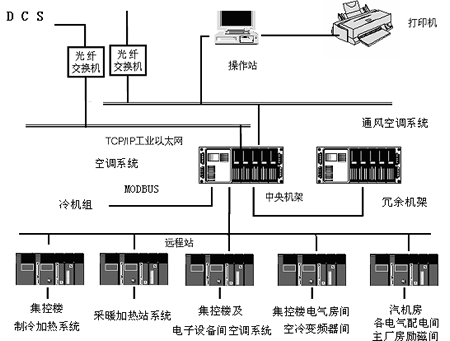

    NDKK空调集中控制系统由中央管理工作站、通讯网络、控制器（PLC）、控制柜以及辅助设备等构成，构成示意如图：

2.功能

中央管理工作操作站实现对全系统的集中监督管理及运行方案指导，并可实现设备的远程控制。

    操作站提供标准的用户应用程序及友好、开放的用户环境，为系统扩展、完善、修改提供良好的图形界面、形象的趋势分析，便于运行管理在图形界面上监视空调系统各设备的运行状态，并显示各设备的实时活动画面、工况参数及故障报警；以图形方式显示当前或历史上某一时刻的运行参数，图形包括系统总平面图、各分系统的系统图和任意分系统内某一部分子系统或设备的局部图，以及用户要求的任何其他图形。图中还可以针对各种不同的数据作出趋势变化图形，显示系统中某些参数在指定的一段时间内的变化曲线，以便对系统运行的情况进行分析。各种图形间相互转换通过鼠标器自由选择。

    运行记录报表与参数曲线打印。

    调度指挥运行：操作人员可在中央站通过鼠标来启/停管理工作系统中的任一设备，调整各阀门开度，改变各系统的控制设定参数。除操作人员手动操作外，还可进行各系统的全局自动调度管理，如系统参数设定值的整定等。

    故障诊断、报警及故障处理。

    完备的数据库。

    定时控制。

3.配置

3.1 基本配置

   系统基本配置为中央管理工作操作站、主机柜、电源箱等。其中，操作站配置工控机、LED显示屏，激光打印机，光纤交换机，UPS电源、网络通讯接口等。主机柜配置中央单元基板、扩展单元基板、I/O站、通讯处理器、通讯接口模块等。

3.2 扩展配置

   可以根据用户的要求配置系统所需的温、湿度传感器、压力、液位变送器、就地检测仪表、流量孔板、电动门、风机变频柜、配电箱及电动调节执行机构和就地控制柜等。
